パフォーマンスに優れたステレオマイクロスコープ

Mantis ステレオマイクロスコープはオペレーターに快適性と優れた 3D イメージングを提供します。扱いにくい接眼レンズがないためストレスのない姿勢で観察でき、従来の双眼顕微鏡以上の利点を得ることができます。

難しい観察ニーズでも詳細までハッキリ見える

広視野、高解像度、高コントラストの光学ステレオ像で細部まで確認できます。

対象物をアイピースレスビューアで観察する場合でも、モニターで観察する場合でも、Mantis ステレオマイクロスコープは、検査タスクを正確かつ迅速に実行するために必要な優れた画質を提供します。

より「楽に」観察できる

人間工学に基づいた設計のMantisは、長時間作業でも疲労が少なく、より高いレベルの集中力でパフォーマンスを実現できます。アイピースのないビューアーはストレスのない観察が可能になり目の疲れが軽減されます。

長い作動距離、優れた立体視、簡単切替可能な対物レンズにより、拡大観察下の手作業も簡単行えます。

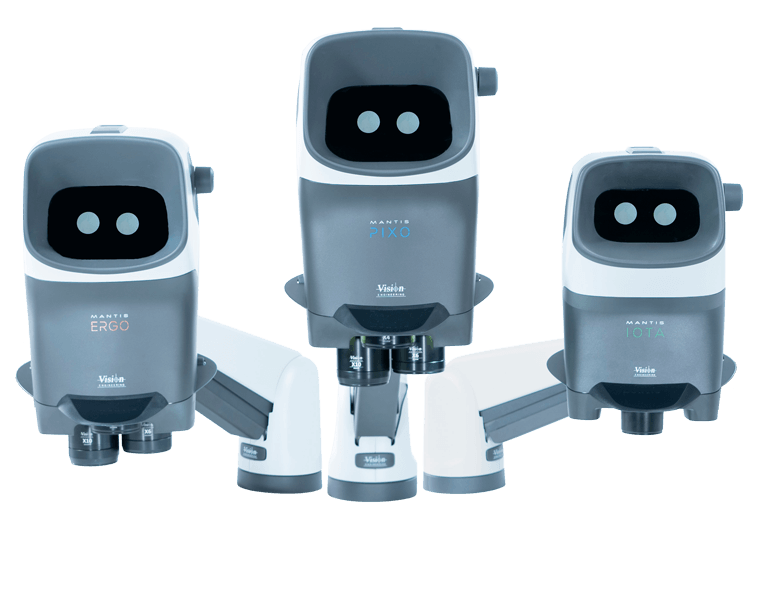

Mantis 3rd Gen stereo microscope family, PIXO, ERGO and IOTA

3 – 15x

倍率

Ergonomic

Working

デジタル

イメージキャプチャ

icons: 5MP image quality, long working distance, ergonomic position
Mantis feature icons set 2
Mantis feature icons set 3

画質に優れたステレオマイクロスコープ

Mantisステレオマイクロスコープは優れた3D立体視により、被写体の詳細がハッキリするため、幅広い外観検査や拡大観察下の作業用途で使用できます。

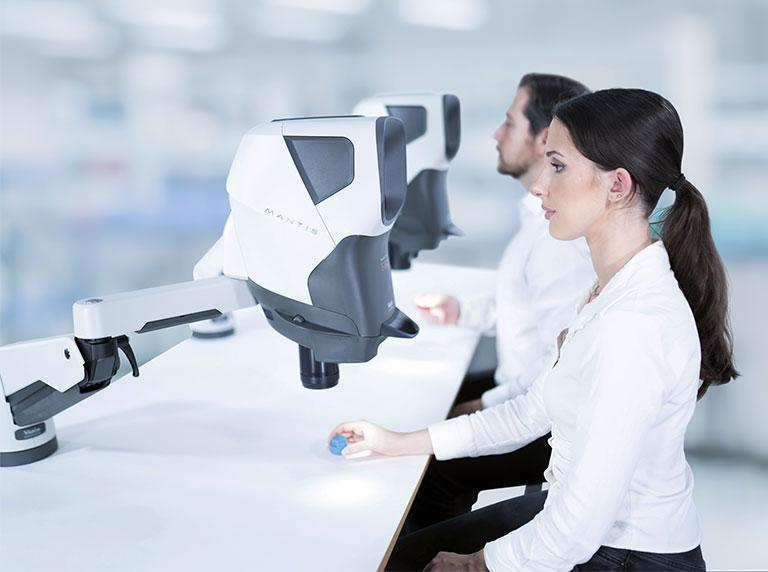

man and woman using Mantis stereomicroscopes

アイピースレスデザイン

Mantis のアイピースレス技術は、広視野の 3D 光学像を目に直接投影するので、従来型の双眼実体顕微鏡よりも鮮明に、快適に見ることができます。

3D 光学像の鮮明さによって、拡大観察時の手と目の連携がより可能になり、ツールの操作がより正確、より速く、より効率的になります。

パフォーマンスを損なうことなく、メガネや保護ゴーグルを着用することもできます。

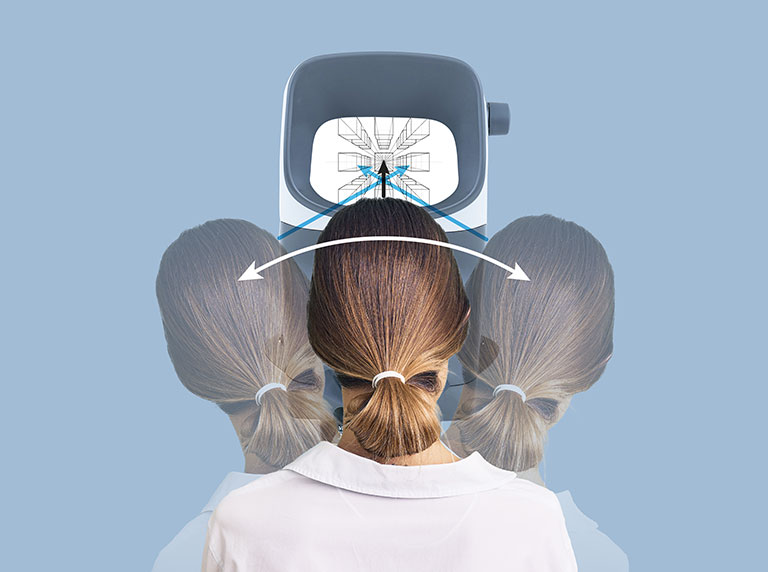

Dynamic View光学系

Mantis 独自の Dynamic View 光学系 により、頭を動かすと視点が変わる立体視が可能になります。被写体の上部だけではなく側面の情報を得ることができ、より高いレベルでの観察が可能になります。

Operators range of head movement using Mantis stereo microscope
Mantis PIXO stereo microscope displaying catheter on monitor

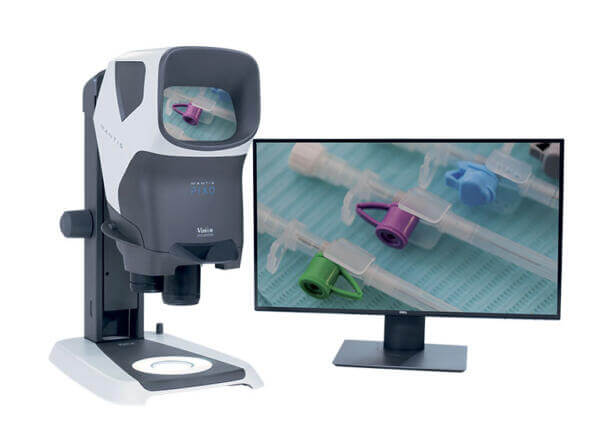

高性能デジタルイメージング

Mantis PIXO の高品質顕微鏡カメラを使用して、観察像をモニターに表示できます。リアルタイムでの表示だけではなく画像のキャプチャ、注釈の記入が簡単に行えます。

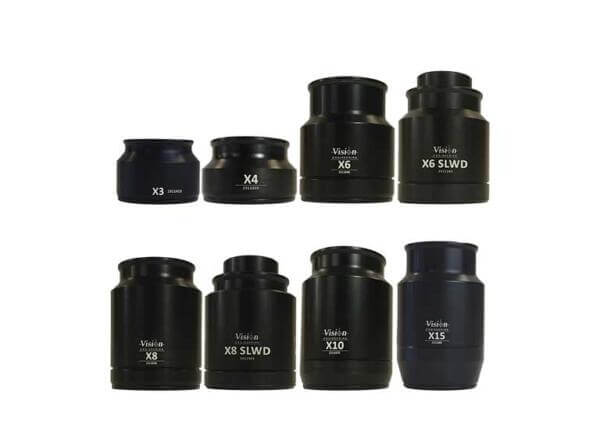

対物レンズ

対物レンズは最高級の光学品質のガラスと特別なコーティングを組み合わせ、高解像度、高コントラストの視界を実現します。 作動距離が必要な要求に応えるため、超長作動距離 (SLWD) 対物レンズを用意しています。

Mantis stereo microscope objective lenses

エルゴノミクスに優れたステレオマイクロスコープ

人間工学に基づいて設計されたMantisは、ユーザーに 4 つの主要なメリットをもたらし、長時間にわたる作業においても快適で正確性を向上させます。

Close up of component bore hole

目の負担低減

Mantisのアイピースレス 射出瞳径拡張技術は、顕微鏡観察を楽にすることを目的に開発されました。目を完全に覆う接眼レンズを無くし周辺光を視野に入れることで瞳孔の活動を抑え、直視する際との焦点距離を同じにすることで目の焦点合わせの労力を軽減させます。

また、普段使用している眼鏡や保護用のゴーグルを着用した状態での観察を可能にしました。

アイピースがなく、ユーザー間でのクロスコンタミネーションも抑制できます。

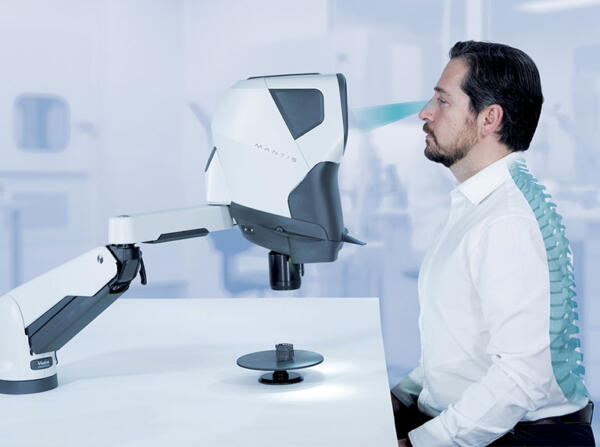

楽な観察姿勢

Mantis の射出瞳径拡張技術により広い瞳径の光が目に届くため頭の位置を固定することなく、首の位置と角度を自然な位置にすることができます。顕微鏡観察のために前屈みの姿勢のまま長時間拘束されることがありません。

Mantis stereo microscope user in ergonomic working position

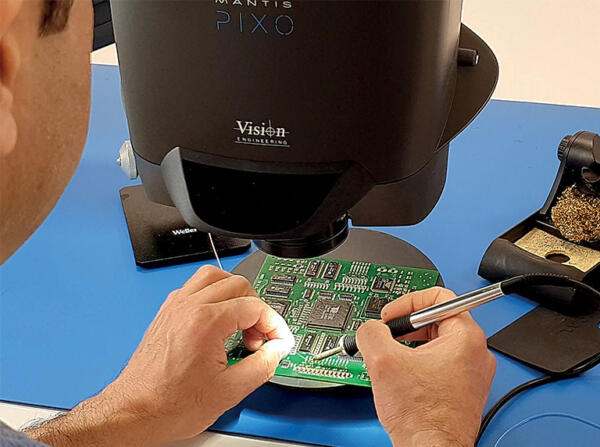

hand soldering PCB under Mantis stereo microscope

手と目の協調

Mantis の独特なステレオ ビューにより、被写体を直接見ることができ、周辺視野も確保できます。 この独特なステレオ ビューは、被写体の形状や形式、サンプルの作業に使用しているツールの位置を理解するのに役立ちます。

ツールを使用したサンプル操作は、より高いレベルの精度と信頼性で実行できます。

使いやすさ

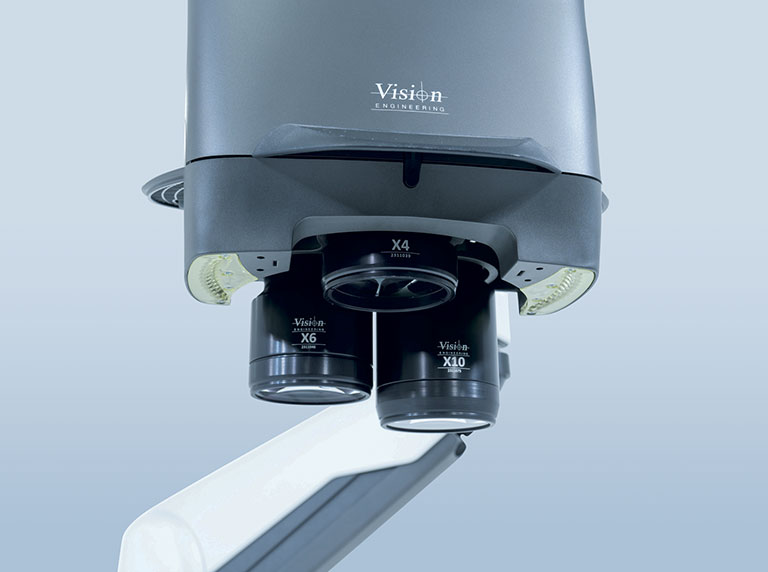

Mantis には難しい操作箇所はなく、すべてのユーザーが迅速かつ効果的に観察できるようになります。 マルチビューターレットを回転させるだけで、簡単に観察倍率を3段階で変えることができます。

close up of Mantis stereo microscope rotating turret

5WAY照明対応ステレオマイクロスコープ

Mantisは5つの異なる照明モードを備えており、被写体に最適な照明を選択することができます。

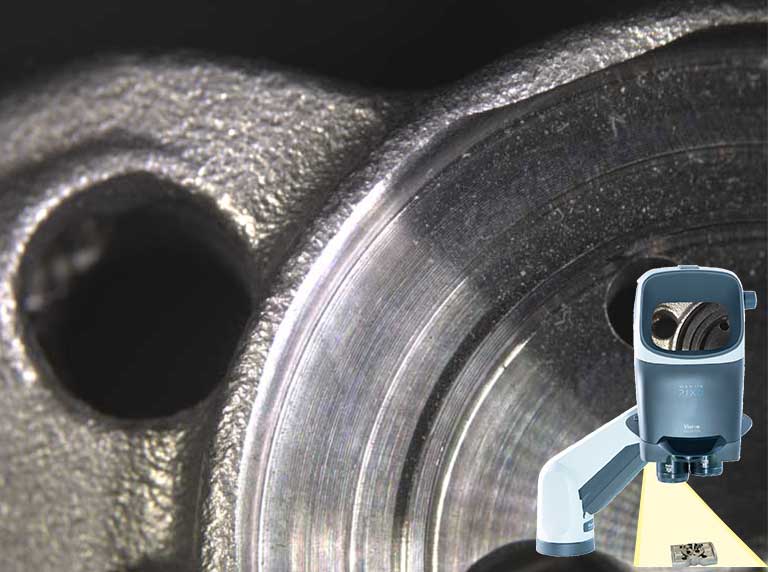

  • 3d Illumination left with insert of Mantis microscope

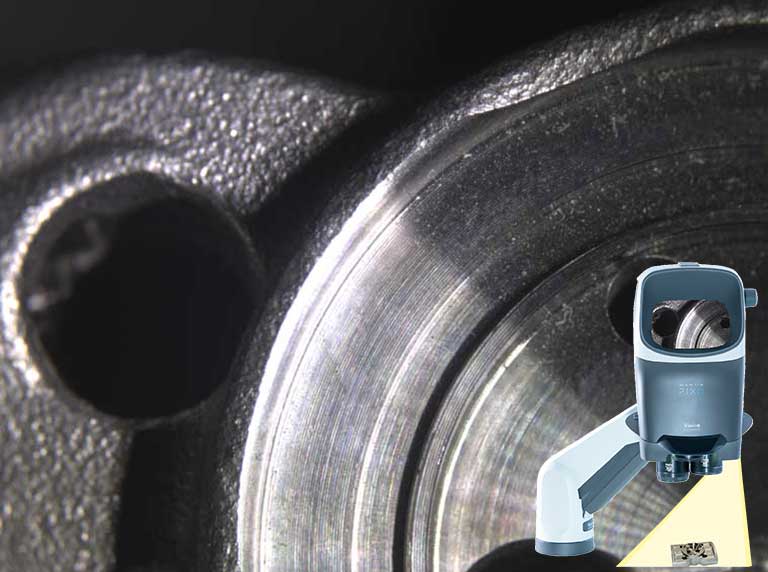

  • 3D illumination right with insert of Mantis microscope

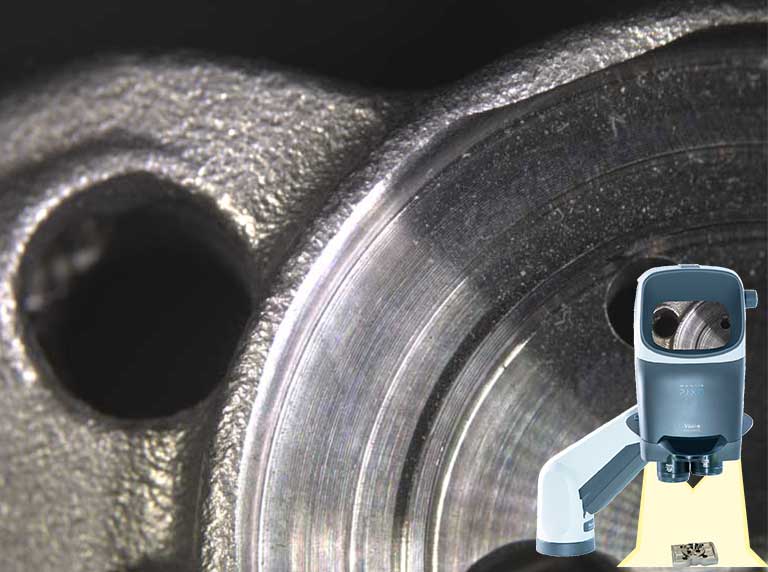

  • 3D illumination both right and left with insert of Mantis microscope

ダイナミック3D照明

照明を適切に制御することで被写体の三次元構造をより詳細に観察することが可能になります。Mantisの左右2つのLED照明は同期または独立した制御が可能で、片側のLED照明のみ使用することで被写体の影を強調した観察を行うことも可能です。また、被写体の不要な反射を防ぐのにも役立ちます。

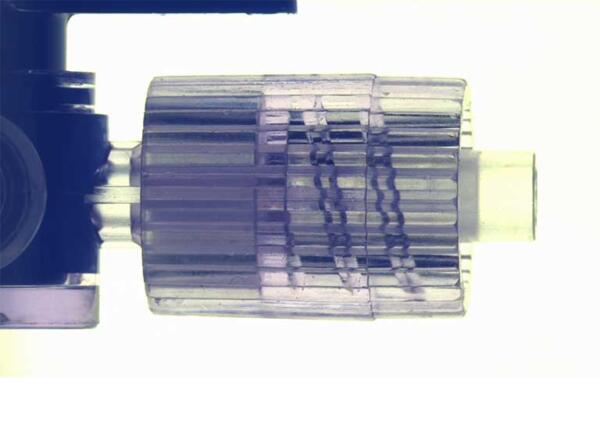

透過照明

透明、半透明、穴の開いた被写体の観察には透過照明を使用することが最適です。MantisのStabilaベンチスタンドには透過照明ユニットが備わっており、落射照明では良く見えない被写体でも細部まで観察することが可能になります。

sample under sub stage illumination
Bore hole inspection with Mantis microscope episcopic illuminator

EPI照明

MantisのEPI照明オプションを選択することで、高密度に構成された部品間の観察や止まり穴の内部の観察が可能になります。

白色/UV照明の組み合わせ

UV照明オプションではボタンを押すだけで白色光からUV光への切り替えが可能です。UV照明による観察ではコーティングのカバレッジ検査や蛍光剤の検査に最適です。

PCB under UV lighting
Pseudo dark-field illumination of low contrast translucent sample

偏斜透過照明

プラスチック、ガラス、バイオサンプルおよびその他の透明/半透明サンプルなど、低コントラストの被写体は偏斜透過照明によりコントラストを強調させた観察が可能になります。

様々な用途に適用可能なステレオマイクロスコープ

Mantisステレオマイクロスコープは、長い作業距離と優れた立体像により、エレクトロニクス、医療機器製造、精密工学、ライフサイエンスなど、様々な用途に最適です。

拡大観察下で高い手と目の協調が取れるMantisを使用することで、はんだ付け、PCBの検査、リワークなどの長時間の作業でも疲労感が少なく、高い集中力を持続させることが期待できます。

SMT pink PCB

Mantisの明瞭な立体像は、部品の仕上げ、表面処理の欠陥検査などや、デバリングなどの工具を使用するタスクに最適です。/p> precision engineered metal cogs

Mantisの明るい観察視野は拡大観察下の手作業の効率を向上させ、ステント、カテーテル、その他の医療製品の製造・検査に最適です。

medical catheters and syringes

Mantisは、ゴムシールやプラスチック部品の品質管理、フラッシュやその他の射出成形の欠陥の除去などの検査やリワークをより簡単かつ迅速に行うことができます。

plastic and rubber components

優れた立体感と高い手と目の協調性により、Mantisは時計やジュエリーの製造に理想的です。最も小さなムーブメントの組み立てや石のセッティングなどが精密に行うことができます。

precision watch mechanism components

サンプルの準備、解剖、操作など、高い集中力を要する作業を快適に行うことができます。目とビューアーの距離が確保できているため、保護ゴーグルの着用だけではなく、Mantisを安全キャビネットに収めてガラス越しに観察することが可能になります。

cells magnified using microscope

Mantisは、歯科補綴物の調整などの精密な作業において、検査、リワーク、最終製品の色合わせなどが必要な場合に適しています。

Hand tool working on dental mould

UV照明に対応したMantisは、UV光で蛍光する被写体の観察に最適です。コーティング、染料を塗布した製品カバレッジ検査などはUV照明により簡単に行うことができます。 UV illumination of PCB surface mount component

テクニカル

Mantis PIXO & Mantis ERGO

対物レンズ 作動距離 視野径(最大) 射出瞳径
3x 100 mm 44.1 mm 23.5 mm
4x 100 mm 35.7 mm 23.6 mm
6x 68 mm 24.2 mm 22.4 mm
8x 60 mm 18 mm 19.4 mm
10x 54 mm 14.2 mm 17.0 mm
15x 40 mm 9.1 mm 12.3 mm
6x SLWD  114 mm 22.5 mm 17.0 mm
8x SLWD 113 mm 17.9 mm 14.4 mm

Mantis IOTA

対物レンズ 作動距離 視野径(最大) 射出瞳径
3x 104 mm 37.0 mm 22.8 mm
4x  108 mm 29.0 mm 23.6 mm
6x  74 mm 20.1 mm 18.0 mm
8x 61 mm 15.0 mm 18.0 mm
Mantis PIXO Mantis ERGO Mantis IOTA

落射照明

照度 21 k ルクス (max) 26 k ルクス(max)
色温度 最大 5500K
照度調光 25段階調光

透過照明(Stabilaベンチスタンド)

照度 36 k ルクス (max).
色温度 最大 4800K
照度調光 25段階調光

UV version

照度 0.47 k lux 53uW/cm2 max. 26 k lux max.
ピーク波長 385 nm
照度調光 25段階調光
Mantis PIXO (only)
画素数 5.04 Mp
解像度 2592 x 1944 pixels
フレームレート 最大 48fps
センサー 裏面照射型CMOS
色深度 12-bit
インターフェース USB 3.0
接続方法 USB C to PC
データフォーマット BMP, JPG, PNG, AVI
保存ファイルサイズ
  • PNG – 19 MB
  • BMP -19 MB
  • JPG -400 KB
スタンド 画像

Stabilaベンチスタンド

Counter sprung for ease of use, Stabila’s compact, stable design features long range of focus travel and an optional illuminated base. Dimensions:
  • Focus travel – 150 mm
  • Throat depth – 218 mm
  • Max. subject height – 146 mm

Mantis PIXO Stabila stand facing right 300x224 tiny 1

Stabilaベンチスタンド + フローティングステージ

100mm x 100mm travel stage with autolock to prevent unwanted movement.
Mantis PIXO on Stabila stand with Pilot stage

Verso アームスタンド

Versatile lift and lower Verso stand enables any Mantis to be swung in and out of position when needed. Dimensions:
  • Focus travel – 230 mm
  • Throat depth – 380 – 505 mm
  • Max. subject height – 166 mm
Mantis ERGO stereo microscope on Verso stand

Verso アームスタンド + エクステンション

Adds extra stand reach with pivot point, rotation 270°. Dimensions:
  • Throat depth – 630 – 755 mm
  • Max. subject height – +10 mm

Mantis PIXO stereo microscope on verso stand with extension

キャプチャソフトウエア (Mantis PIXO 用)
無償ソフトウエア付属
オプションソフトウエア
ViCapture イメージキャプチャ、ビデオキャプチャ
DimensionOne イメージキャプチャ、注釈、測定
DimensionTwo イメージキャプチャ、注釈、測定(測定ツール拡充)
Vifox イメージキャプチャ、解析、画像処理、注釈、測定、報告書作成
ViPlus イメージキャプチャ、注釈、測定、報告書作成
  • AC 100V-240V, 50/60Hz
  • フローティングステージ (Stabilaベンチスタンド用): ワンタッチでロック アンド リリースが可能100x100mmステージ。ロック解除でXY方向にスムーズ動かせ手を離すとその位置で静止します。
  • 偏斜透過照明:プラスチック、ガラス、バイオサンプルおよびその他の透明/半透明サンプルなど、低コントラストの被写体は偏斜透過照明によりコントラストを強調させた観察が可能になります。
  • チルトステージ: 被写体の角度を簡単に変えることができるステージ。
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider
vision product slider

Mantis

世界中の顧客に信頼されているMantis ステレオマイクロスコープは、高品質の拡大像と人間工学に基づいたシステム設計により様々なアプリケーションで実績があります。

デモのご依頼
見積依頼

よくあるご質問

以下に、最も一般的な質問のいくつかをご紹介します。

Mantis IOTAの対物レンズは簡単に取り換え可能ですか?2023-05-30T08:26:51+00:00

はい、Mantis IOTAの対物レンズは簡単に取り換え可能です。

Mantis PIXOのカメラセンサーはどの様な仕様ですか?2023-05-30T08:28:01+00:00

Mantis PIXOは 画素数 5MPの裏面照射型 CMOS センサーを搭載し、USB-C typeケーブルで電源供給、データ転送を行っております。ent Goes Here

購入する際、最適な対物レンズの倍率が分かりません。2023-05-30T08:30:16+00:00

観察用途により対物レンズの最適な倍率は異なりますが、一般的には現状お使いの対物レンズの倍率に近い倍率をお選びいただく事が良いと考えられます。最適なレンズ構成には装置デモンストレーションをご利用いただきお決め頂くことができます。

今までのMantisシリーズと新しいMantisの互換性はありますか?2023-05-30T08:29:03+00:00

新しいMantisシリーズ(PIXO,ERGO,IOTA)は部品レベルで今までのMantisシリーズを改良しているためパーツの互換性はありません。

マンティスエリート、エリートCAM-HD、コンパクトの製品やサービス部品は引き続き入手できますか?2023-06-29T06:55:12+00:00

はい。これらはマンティス クラシック シリーズとして入手可能であり、引き続き高いサポートを提供致します。

その他のよくあるご質問については、サポートページをご覧ください。
