EVO Cam II digital microscope

高性能デジタルマイクロスコープ EVO Cam II

超高解像 1080p/60fps の高精細カメラシステム搭載

直感的画像キャプチャ操作とドキュメンテーション

スタンドアローン運用とWiFiでのPC接続機能

高品位観察を支える豊富なスタンドバリエーション

ユニークな360度回転ビューアーオプション

EVO Cam 2

生産性向上のソリューション

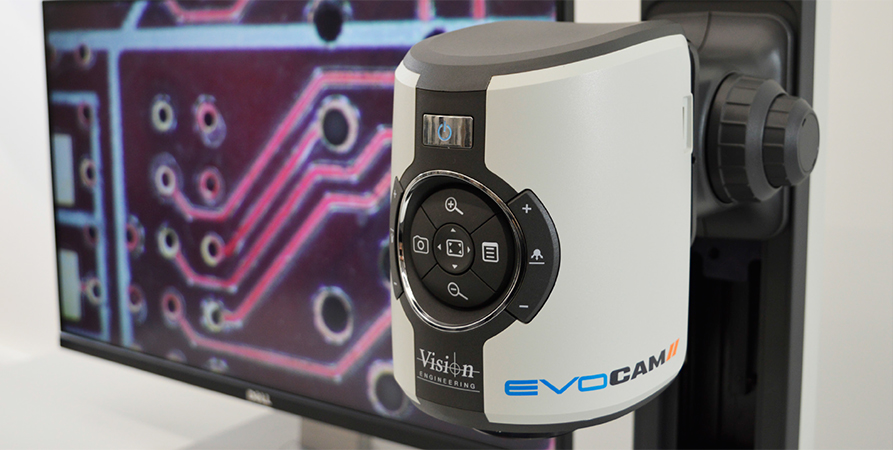

EVO Cam II 高性能デジタルマイクロスコープ

EVO Cam II デジタルマイクロスコープは、優れた画像品質を提供し、微細部のディテールや隠された詳細を明らかにするのに役立ちます。最大300倍の光学倍率とフルオートフォーカスにより常に鮮明な画像が得られます。

オーバーレイやポイントツーポイント測定を使用して、複雑な部品を効率的かつ迅速に測定する機能や、ボタンを押すだけで高解像度の画像をキャプチャしてUSBメモリスティックに保存、もしくはワイヤレスでPCに直接送る機能を装備しています。

10個のプログラム可能なプリセットキーが用意され、カメラの設定を保存してすばやく簡単に呼び出すことができます。プリセットはエクスポート・インポートして、EVO Cam II 間や拠点間で設定を共有できるようにし、観察&検査の一貫性を確保します。

キャリブレーションをプリセットキーに保存して、リコールを迅速に行うこともできます。

特徴

  • 超高画質全自動フォーカス光学システム搭載
  • 光学倍率レンジ 1.7倍から300倍
  • デジタルズームで最大倍率 3,600倍
  • 高速フレームレートでブレの無いクリアなイメージ(60 fps)
  • 観察物を動かすことなく360°全方位高倍率観察
  • 広視野 & 長作動距離
  • 観察条件のプリセットでセットアップ時間短縮(最大10プリセット保存可)
  • 外観検査を支援するカスタムオーバーレイ機能
  • Wi-Fi や USB 3.0インターフェースで高速転送
  • バーチャルキャリパーとスケーラブルグリッドによる効率的な寸法設定

簡単操作

シンプルさがEVO Cam II の大きな優位点です。

メニューに従い、簡単な操作で高性能デジタルマイクロスコープの機能を利用できるのでトレーニングを最小限に抑え、多忙な生産現場環境での複数ユーザー運用が容易に実現します。

オーバービュー機能を使用すると、表示しているオブジェクト上のポイントを簡単に見つけることができます。

オンスクリーンファンクションメニューは複数言語に対応しており海外拠点での共通設備運用にも適しています。

EVO Cam II の主要機能を、より迅速で快適な操作感で使用できるリモート コントロール コンソールもオプションでご提供しています。

光学系 & 照明装置

豊富な対物レンズオプションは、高倍率・高精度が要求される詳細観察&検査から、比較的低倍率で長い作動距離を必要とする操作・再加工および組立作業まで、幅広い用途にフレキシブルにシステム構築をすることが出来ます。

精密対物レンズ

超高解像&高コントラスト光学設計された高倍率・精密観察用レンズファミリー

広視野対物レンズ

大型の観察物や作業用に広視野&長作動距離を確保し、高い柔軟性と広範囲のズームレンジを実現したレンズファミリー

カメラ

自動露出と絞り優先では、ほとんどの観察物でターゲットの明るさと被写界深度を適切にコントロールします。手動制御が必要な場合はゲイン、絞り、露出時間など全ての画像パラメータを手動で設定することができます。

測定と画像転送

測定機能

EVO Cam II にはオーバーレイ機能、並びにグリッドおよびカーソルを用いた簡単なオンスクリーン測定機能が標準搭載されています。

カーソルモードでは2つの移動可能な水平線と垂直線が表示され、XとYの値を測定し、結果を画面に表示します。
ポイントツーポイント対角測定では、アライメントされていない観察物の測定が可能です。

グリッドは必要に応じて表示、拡大縮小、配置できます。

カスタマイズ可能なオーバーレイが簡単に作成でき、カメラにインポートされ、図面、サンプル、またはレチクルと簡単に比較できます。

測定機能

EVO Cam II はボタンを押すだけで、簡単に画像をキャプチャして本体に差したUSBメモリスティックに保存することができます。

HDMIケーブルやUSB 3.0インターフェースを使用してPCにデータ転送することもできます。

また、オプションのWi-Fiドングルを使用すると、キャプチャ画像をWi-Fi経由でPCにダウンロードでき、複数のユーザーでデータ共有する場合に最適です。

360°回転ビューアー

観察物を動かすことなく斜方より360度任意の確度で自由に観察することが出来る機能です。

通常の垂直直視観察からレバー操作で簡単に360°回転ビューに切り替えることができます。

斜め34度の斜方観察は立体的な形状を連続的に観察出来ることで高さのあるものや、穴の内側面、フィレットなど垂直直視では困難な不良検出を容易にします。

*このオプションモジュールにはLEDリング照明と対物レンズが組み込まれています。

スタンド バリエーション

マルチアクシス スタンド

精密性と堅牢性を兼ね備え、最大限のワークスペースが必要となる産業用アプリケーションに最適です。

ガス封入ストラットはカウンターバランスでスムーズなポジション調整を実現し、作業を迅速かつ簡単に行うことが出来ます。

プラットフォームベースでご利用頂ける他、作業台に直接取り付けることもできます。

エルゴ スタンド

省スペースでエルゴノミックデザインされ高倍率でも驚くほどの安定性を実現しています。

粗動/微動 2つのフォーカスノブで高倍率でも正確な焦点調整ができます。

サブステージ照明オプションを搭載することで透過照明での観察が可能です。

フローティングステージオプションはサンプルの精密検査に適した正確な位置決めが可能です。また、脆いサンプルや手作業による汚染防止にも有効です。

ダブルアーム ブーム スタンド

安定性を妥協することなく長いリーチが必要な用途に対応するよう設計されています。

ダブルアーム部はベアリング保持されスムーズな位置調整ができます。

プラットフォームベース、または作業面に直接取り付けるためのクランプが用意されています。

ロングアーム(アーティキュレーテッド)スタンド

長いリーチを必要とする用途向けに 設計されています。

複数のジョイントの組み合わせで究極の柔軟性をご提供します。

ブーム (シングル) スタンド

シンプルで堅牢な設計は高安定・ハイコストパフォーマンス標準スタンドとして定評があります。

ベンチ スタンド

コンパクトでロープロファイルベースと一体化された透過照明を搭載

フローティングステージオプション搭載可
