TVM FOV 画像測定システム
TVM 観察視野測定システム

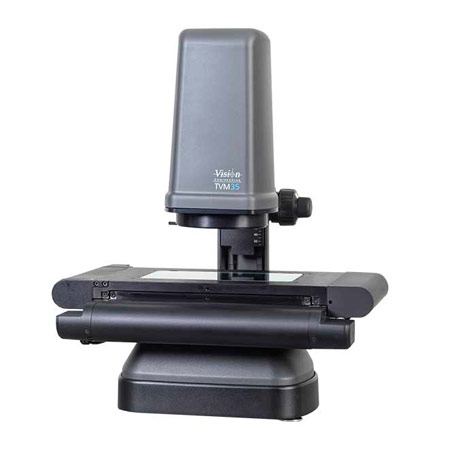

TVM 画像測定システム、可動ステージ付き
TVM20 および TVM35、固定ステージ、もしくは可動ステージ搭載
瞬時 FOV 画像測定システム

TVM

TVM は、ボタン操作一つで瞬時に正確な視野内2次元画像測定 (FOV) が可能なシステムです。 X-Yステージを搭載し、大型のパーツもステージを移動しながら迅速に測定可能。

  • 置いてボタンを押すだけの、瞬時測定機能
  • 卓越した使いやすさで、作業者の熟練度による測定ばらつきを回避
  • 測定中の焦点調整や、試料の位置調整が不要
add to cart success
add to cart success
This product has variants and can only be added to the cart by viewing the product details page.
add to cart success
Submit Request Quote
 * Denotes Required Field.
Name:
 *
Company Name:
Phone:
Email:
 *
Message:
Request Quote


ヴィジョン・エンジニアリングの新しいコンセプトの測定システムです! TVM20 および TVM35 は、工場現場における高速・フレキシブルな測定に新たな時代を拓く製品です。 最新のレンズとシンプル操作が可能な高性能ソフトウェアを組み合わせで、あらゆる形状の部品を測定するために十分な機能を備えた測定システムです。

TVM では測定時、ワークの位置調整が不要です。視野内にワーク置くだけで測定が実行出来ます。

視野径内であれば数十箇所以上の測定が数秒で行えます。 最速でシンプルな測定手段を探している方には、TVM が最適です。

特徴

  • パーツを置くだけで全体形状を瞬時に認識して一括測定
  • シンプルなデジタル投影機として、また画像測定システムとして運用可能
  • 平面、四角、円筒などあらゆる形状のワークをを測定可能
  • 測定時にワークの位置調整や焦点調整は不要
  • 測定時間 ― 大幅に短縮
  • 卓越した使いやすさ ― 作業者ごとの差異を排除
  • 量産 Go、No Go 公差測定に対応したレポート機能
  • コンパクト、省スペース設計
  • モジュール型ソフトウェアは将来のアップグレードで測定機能拡張が可能

瞬時測定

視野内一括 2 次元瞬時測定 最大35㎜ 視野内瞬時測定はパーツを置くだけで即時に実行可能。 測定作業者の熟練度に左右されない再現性の高い高精度測定完了を提供します。

測定対象物は?

観察視野内に「見える」ものであれば何でも。 TVM は、機械加工やプレス加工された小型でフラットなパーツ、ワッシャ、ガスケット、シール、Oリング、コネクター、押出材、低密度回路基板、フレキシ回路のほか、ボトルの口や医療用チューブ、小型医療用デバイス、ハウジング、シリンジ等の多数の薄型パーツの形状測定に最適です。

固定式ステージの FOV システムでは、小型コンポーネントの即時の正確な測定が可能で、さらに手動ステージを搭載したモデルでは最大 200mm x 100mm の大型コンポーネントも測定することができます。

テレセントリック レンズによる高精度画像測定

TVM シリーズはテレセントリック レンズと照明を用いて、部品のシャープな画像をハイビジョンモニターに出力します。 テレセントリックレンズの採用により視野全体で歪みの無いハイコントラストなイメージが得られ、画像上でのエッジ検出性能も格段に高くなっています。

TVM は被写界深度が特に深く、試料の高さの違いに関わらず常時焦点が合った状態が維持されるため迅速な測定が可能で、より便利でさらに使いやすい製品となっています。

可動XYステージにより、視野よりも大型の部品測定も可能です。

TVM シリーズには、豊富な機能一式とシンプルなデータインポート / エクスポートおよびレポート機能を備え、当社測定機で実績ある M. シリーズ測定用ソフトウェアを搭載しています。

  • 置いてすぐ測定できる機能性
  • 僅かなトレーニングで運用可能
  • 視野内一括の瞬時測定機能は、
  • 作業者のミスを解消
  • ビデオ画像およびパーツビューをハイビジョンモニターで表示
  • 測定公差レポートおよびその他必要データの出力

具体的なアプリケーションに関するご相談は、最寄りのヴィジョン・エンジニアリング事務所、もしくは代理店までお問い合わせください。

システム詳細

    TVM20 TVM35
測定範囲 (X,Y) FOV モード 18mm x 14mm (対角 20mm) 28mm x 21mm (対角 35mm)
  稼働XYステージ使用時 200mm x 100mm 200mm x 100mm
最大部品高さ 固定ステージ使用時  - 100mm
  可動XYステージ使用時 68mm 68mm
可動XYステージ   Y オプション
測定精度 FOV モード 3μm 4μm
  可動XYステージ使用時 5+(9.54L/1000)μm 7+(9.54L/1000)μm


メモ: 形状を個別に測定する場合や、測定するすべての形状が観察視野内に収まっている場合は、実際の観察視野より大きいコンポーネントも観察可能です。

光学系

フルテレセントリック レンズ

カメラ

5.0Mp USB3.0 カメラ

照明

  • 調光および設定可能な LED 照明
  • 調光および設定可能なコリメーター付きサブステージ照明

寸法

TVM20

  • 可動ステージ使用時: 515mm (w) x 480mm (d) x 605mm (h)

TVM35

  • 固定ステージ使用時: 275mm (w) x 375mm (d) x 605mm (h)
  • 可動XYステージ使用時: 515mm (w) x 480mm (d) x 605mm (h)

デモ希望

購入する前にお試しください

詳細を調べる

製品についてのお問い合わせは:045-935-1117
